￥：35.00
| 詳細參數 | |
|---|---|
| 型號：QYL-3910-B | 裝置方式：立式 |
| 冷卻方式：水冷式 | 結構形式：立式 |
| 溫度范圍：20-80 | 工作壓力：1.6 |
| 功率：16 | 用途：冷卻水 |
| 換熱面積：1000 | 換熱系數：1 |
| 重量：2 | 外形尺寸：其他 |
產品介紹

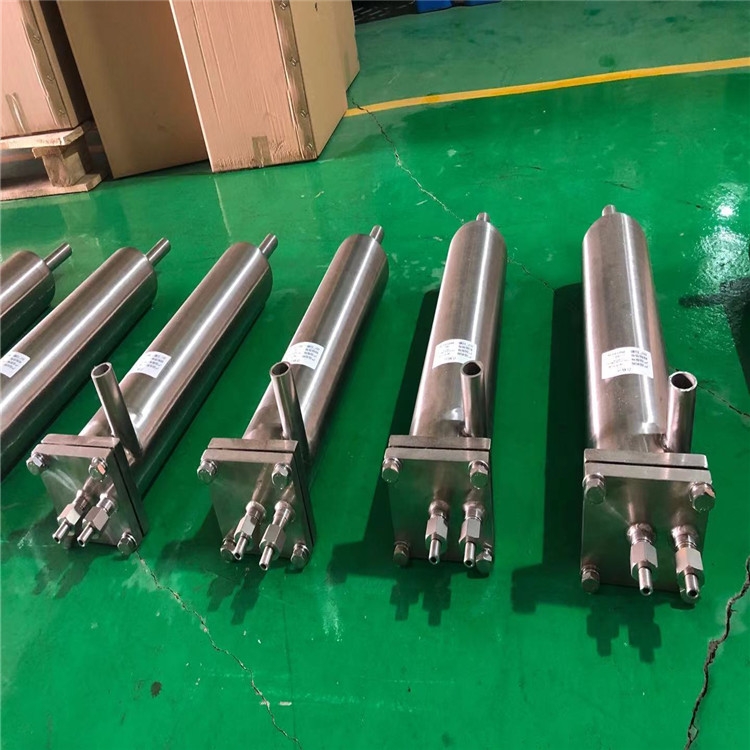

QYL-3910-B電廠取樣冷卻器
A型單盤管冷卻器，也加I級預冷卻器，冷卻水從底部切向進水，冷卻水由下而上，樣水沿螺旋管由上而下。冷卻水和樣水水汽樣品進行逆向熱交換。盤管加裝壓水擋板，可保證冷卻水的液面到達內膽的法蘭下面，所以該系列冷卻器與上法蘭進出水的筒型冷卻器相比具有重量輕、拆卸維護方便的特點。
B型雙盤管高效冷卻器，冷卻水從底部進水，流過內盤管和外盤管兩個流程，冷卻水通過內盤管中間導線管引至法蘭面，冷卻水按先后順序流過內外盤管兩個流程，整個過程中樣追和冷卻水進行逆向熱交換。
高溫側點采用兩級冷卻器進行串聯降溫。
概述
高效筒型冷卻器適用于對高溫水汽樣品進行熱交換，提供溫度合適的水汽樣品。
冷卻器采用壁掛式垂直安裝，樣水進出管采用可拆式螺紋連接，冷卻水進出管分別與進出水球閥接頭相連。在冷卻器上方，應預留500mm高的檢修空間，以便拆換冷卻器盤管。
結構合理，維護方便
筒型冷卻器結構組成：外筒體和盤管。
外筒體和盤管采用法蘭連接，更換盤管或?qū)鋮s器進行清洗，只需松開法蘭連接螺栓，取出盤管，無需拆卸冷卻器筒體，非常方便。
冷卻器性能參數
|
技術參數 |
GN?01A |
GN01B |
|
工作壓力 |
≤32Mpa |
≤32Mpa |
|
工作溫度 |
≤650℃ |
≤650℃ |
|
試驗壓力 |
48Mpa |
48Mpa |
|
盤管管徑/壁厚 |
Ф12×3 |
Ф10×1.5 |
|
冷卻水管徑/壁厚 |
Ф22×2.5 |
Ф22×2.5 |
|
樣品管連接方式 |
螺紋連接 |
螺紋連接 |
|
熱交換面積 |
0.19㎡ |
0.46㎡ |
常見故障及處理方法
|
序號 |
故障現象 |
處理方法 |
|
1 |
降溫效果差 |
松開冷卻器上下法蘭連接螺栓，取出冷卻器盤管對盤管外壁進行清洗，并對筒體內部進行清洗，重新安裝 |
|
2 |
樣水連接管硬密封有泄漏 |
方法1：緊固螺母。 |
|
3 |
冷卻器盤管敲擊筒體 |
過程1：先關閉進樣高壓閥，然后檢查冷卻水壓力、流量是否合乎要求。 |
